Si necesita un cilindro de impacto de calidad totalmente garantizado, podemos ofrecerle las mejores soluciones. En Inprone somos especialistas en desarrollo y fabricación de cilindros de impacto neumáticos.
Si necesita un cilindro de impacto de calidad totalmente garantizado, podemos ofrecerle las mejores soluciones. En Inprone somos especialistas en desarrollo y fabricación de cilindros de impacto neumáticos.
|

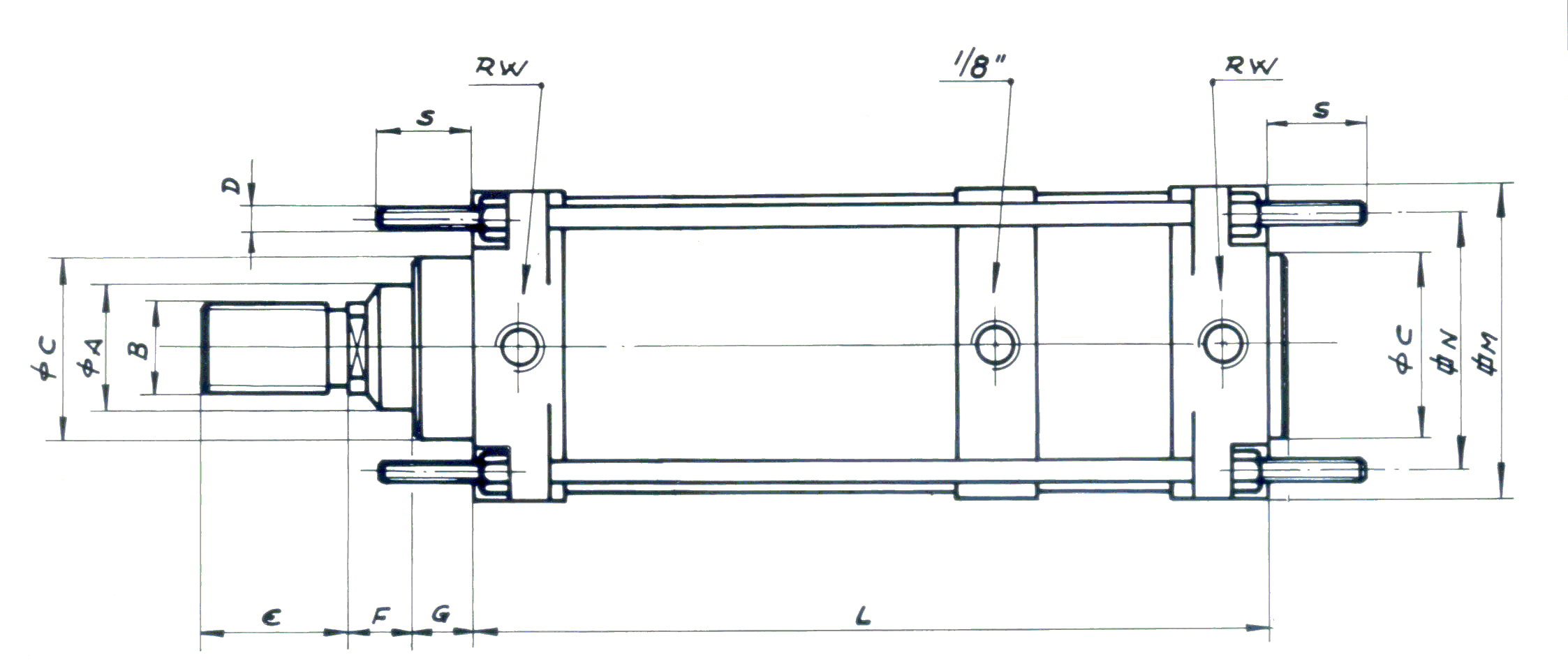

I / 32 |
I / 40 |
I / 50 |
I / 63 |
I / 80 |
I / 100 |
I / 125 |
I / 160 |
I / 200 |
|
|
A |
16 |
18 |
22 |
30 |
40 |
||||
|
B |
M-12 X 1,75 |
M- 16 X 1,5 |
M- 20 X 1,5 |
M- 27 X 2 |
M- 36 X 2 |
||||
|
C |
25 |
32 |
45 |
55 |
65 |
||||
|
D |
M-6 |
M-8 |
M-10 |
M-12 |
M-16 |
||||
|
E |
20 |
36 |
46 |
63 |
85 |
||||
|
F |
10 |
19 |
27 |
||||||
|
G |
15 |
20 |
25 |
||||||
|
Rw |
1/8″ G |
1/4″ G |
3/8 G |
1/2″ G |
3/4″ G |
||||
|
M |
45 |
52 |
65 |
75 |
95 |
115 |
140 |
180 |
220 |
|
N |
32 |
40 |
49 |
59 |
75 |
90 |
110 |
140 |
175 |
|
L |
137 |
195 |
220 |
270 |
360 |
||||
|
S |
17 |
17 |
23 |
23 |
28 |
28 |
34 |
50 |
50 |
|
Carrera |
38 |
60 |
70 |
80 |
130 |
||||
|
Fuerza |
480 kg |
750 kg |
1.200 kg |
1.860 kg |
3.000 kg |
4.700 kg |
7.500 kg |
12.000 kg |
18.000 kg |
NOTAS:
El montaje del cilindro de impacto es igual que un cilindro normal de empuje.
El cuerpo central lleva dos orificios de 1/8 Gas. Uno va al espacio, es decir, es una purga mantenida. El otro es para pilotaje de la válvula de 5 vías con el fin de que retorne el cilindro de impacto.
Se emplea en todos aquellos casos que necesitemos una fuerza elevada de impacto con un pequeño cilindro como por ejemplo remachado, punzoneado, corte, sellado, etc.
El cilindro de impacto transforma una fuerza de 6 kg/cm² en 60 kg/cm² práctica, aproximadamente entre 20 y 80 m/m de carrera según tamaño.
1.- Vástago
2.- Tubo delantero
3.- Tapa trasera
4.- Tapa delantera
5.- Pistón
6.- Juntas de asiento plano
7.- Junta de guía
8.- Junta pistón
9.- Casquillo vástago
10.- Junta de vástago
11.- Tubo trasero
12.- Tornillo fijación junta impacto
13.- Junta de impacto
14.- Cuerpo central
15.- Tuercas tirantes
16.- Tirantes
